一、项目委托基本情况

项目名称：京东“亚洲一号”杭州智能仓储基地项目楼面裂缝专项检测

房屋地址：杭州市富阳技术经济开发区，东洲岛地块

二、检测目的、范围及内容

2.1 检测目的

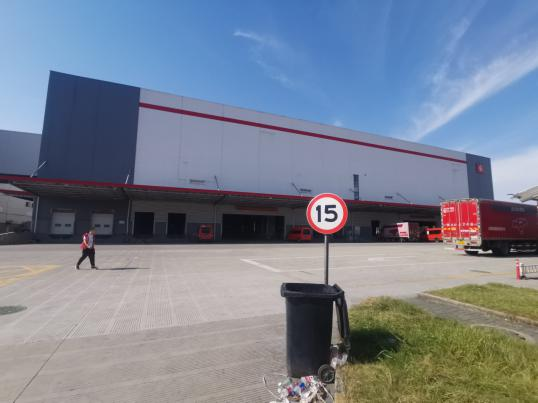

京东“亚洲一号”杭州智能仓储基地位于杭州市富阳技术经济开发区，东洲岛地块，竣工于2018年。其中6#库为两层混凝土框架结构建筑，二层楼面于投入使用之初即发现局部裂缝，后期又出现多处裂缝且较为普遍。为了解楼面裂缝成因及结构安全现状，为后续处理提供技术依据，委托方特委托上海砼测检测技术有限公司进行楼面裂缝进行专项检测，并出具检测报告。

2.2 检测范围

本次专项检测的范围为京东“亚洲一号”杭州智能仓储基地二层楼面，检测面积约为10000㎡。

三、标准及依据

3.1  检测规范

1)《民用建筑可靠性鉴定标准》GB50292-2015

2)《建筑结构检测技术标准》GB/T20344-2019

3)《混凝土结构现场检测技术标准》GB/T50784-2013

4)《回弹法检测混凝土抗压强度技术规程》JGJT23-2011

5)《混凝土中钢筋检测技术标准》JGJ/T152-2019

6)《危险房屋鉴定标准》JGJ125-2016

7)《建筑变形测量规范》JGJ8-2016

8)《金属材料里氏硬度试验方法 第 1 部分：试验方法》GB/T 17394.1-2014

3.2  设计规范

1)《工程结构可靠性设计统一标准》GB50153-2018

2)《建筑结构荷载规范》GB50009-2012

3)《钢结构设计标准》GB50017-2017

4)《混凝土结构设计规范》GB50010-2010（2015年版）

5)《建筑地基基础设计规范》GB50007-2011

6)《混凝土结构加固设计规范》GB50367-2013

7)《建筑工程抗震设防分类标准》GB50223-2008

8)《建筑抗震设计规范》GB50011-2010（2016年版）

9)《混凝土结构耐久性设计标准》GB/T50476-2019

10)《混凝土结构工程施工规范》GB50666-2011

四、检测仪器

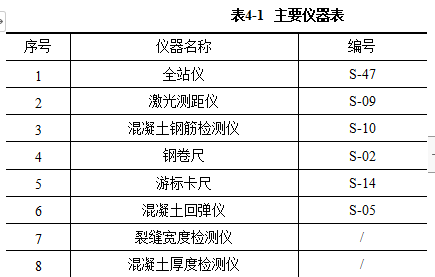

本次杭州市富阳技术经济开发区，东洲岛地块泳池区楼面承载力的现场检测所用主要仪器名称、型号、编号见表。

五、现场检测

5.1 材料强度检测

1)混凝土强度检测

现场采用混凝土回弹仪对混凝土强度进行随机抽查测试，并根据《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）推定混凝土强度等级。

检测结果表明：被检区域二层梁、板混凝土抗压强度在32.1MPa~39.9MPa之间，梁、板混凝土强度推定値35.1MPa，可评为C35，与原设计强度基本相符。

7.1结论

5.2 完损状况检查

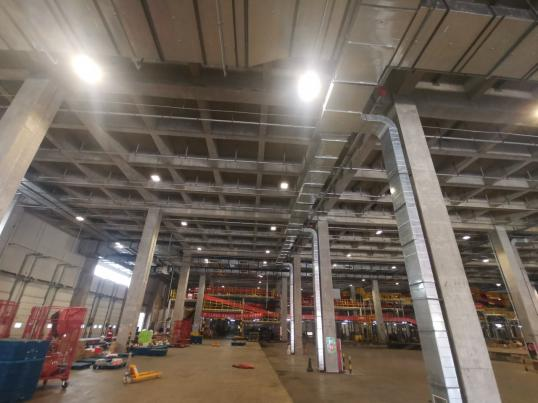

现场对6#库房屋的完损状况进行了检测，尤其对二层楼面结构梁板裂缝进行详细的检查并记录，主要检测结果如下：

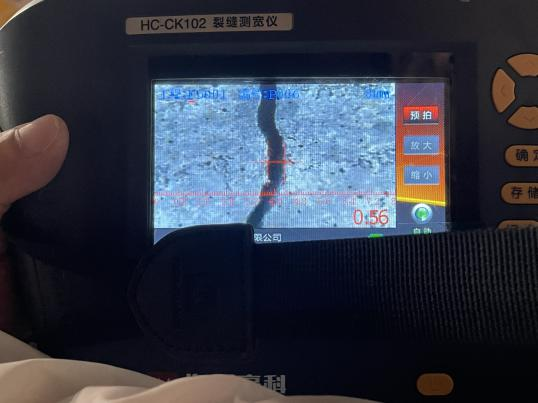

1）二层结构板面裂缝较为普遍，且裂缝分布形态无明显规律，主要表现为不规则的龟裂，还有斜向及平行于梁的直线裂缝。裂缝宽度范围在0.2mm~3.8mm之间。

2）二层结构板底局部裂缝，裂缝呈45°斜向为主，部分裂缝位于板跨中且平行于混凝土梁。

3）二层结构部分混凝土梁裂缝，裂缝形态主要为跨中竖向裂缝及端部斜向裂缝，裂缝宽度0.2mm~0.88mm。

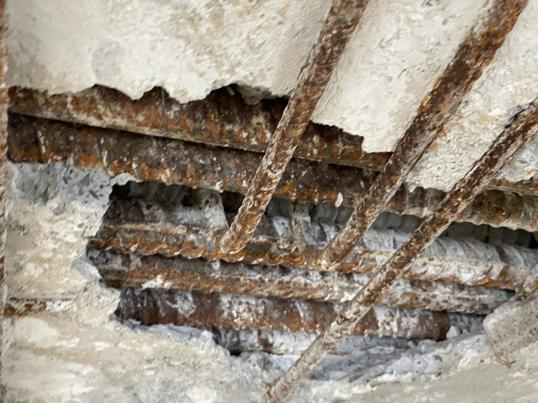

4）现场还发现部分混凝土柱麻面、漏浆且混凝土酥松、混凝土梁主筋箍筋裸露锈蚀、板底露筋等结构性缺陷，未发现柱子存在明显裂缝。

5.3 楼面板厚检测

现场采用混凝土厚度检测仪，结合现场实际情况选取二层楼板16个区域共45个测点进行楼板厚度测量。测量结果见下表5.3-1。

经检测，二层楼板厚度在100mm~152mm之间，不满足楼板设计厚度150mm的要求。实测楼板钢筋保护层板面为0~37mm，板底为0~9mm，不满足设计保护层厚度及规范要求。

以上实测板厚包括板面金刚砂面层厚度（0~2mm），钢筋保护层厚度0表示为露筋。

六、结构承载力验算

根据房屋的结构形式及使用用途，结合现场检测数据，采用中国建筑科学研究院研制的PKPM系列软件进行建模计算，分析结构的承载能力，并给出相应的结论。

板计算类型：连续弹性板。永久荷载分项系数1.2、活荷载分项系数1.4、准永久值系数1.0，保护层厚度按检测均值取10mm。板厚取实测最小值100mm和设计值150mm厚分别验算。整体楼面较大，取其中典型两跨框架建立模型计算。

通过对京东“亚洲一号”杭州智能仓储基地6#库二层楼面进行资料及使用情况调查、现场检测、结构承载力验算，主要结论如下：

1）经复核，该房屋建筑轴网尺寸、层高、功能布局复核设计要求；结构体系与设计基本一致。

2）经检测，所抽测板和梁混凝土强度推定値为35.1MPa， 强度等级可推定为C35，与设计强度基本符合。

3）经调查，混凝土柱除个别麻面、酥松等缺陷外未发现明显结构性损伤；部分混凝土梁和板底有钢筋裸露锈蚀现象；二层结构板面裂缝较为普遍，且裂缝分布形态无明显规律；二层结构板底局部裂缝，部分混凝土梁存在跨中竖向裂缝及端部斜向裂缝。

4）经检测，二层楼板厚度在100mm~152mm之间，不满足楼板设计厚度150mm的要求，实测楼板钢筋保护层厚度不满足设计要求。

5）经验算，按实测楼板平均厚度、钢筋直径、间距以及使用荷载条件计算，楼板承载力不能满足计算要求。

6）经分析，楼板承载力不足是导致二层板面出现大量裂缝裂缝的主因，而承载力不足主要因楼板厚度达不到设计要求所致。

6.1荷载取值

1）恒荷载：

恒载 （含面层、下层吊挂荷载）     2.0 kN/m2；

2）活荷载：

库区楼面取25.0kN/m2；

3）基本风压：0.55kN/m2，地面粗糙度 B 类。

4）地震作用：本次为房屋正常使用情况下的结构安全性鉴定，结构验算不考虑地震作用。

6.2 材料强度

混凝土强度等级按原设计取 柱C35、梁板C35；

钢筋强度：HRB400（fy=360N/mm2）。

6.3 验算结果

验算结果表明，按最小板厚100mm验算，计算板面配筋776mm2，板底配筋523mm2，实配钢筋双层双向C10@150（面积523mm2），不能满足计算要求 ；按设计板厚150mm验算，计算板面配筋476mm2，板底配筋306mm2，实配钢筋双层双向C10@150（面积523mm2），基本满足计算要求 ；

七、结论及建议

7.1  结论

通过对京东“亚洲一号”杭州智能仓储基地6#库二层楼面进行资料及使用情况调查、现场检测、结构承载力验算，主要结论如下：

1）经复核，该房屋建筑轴网尺寸、层高、功能布局复核设计要求；结构体系与设计基本一致。

2）经检测，所抽测板和梁混凝土强度推定値为35.1MPa， 强度等级可推定为C35，与设计强度基本符合。

3）经调查，混凝土柱除个别麻面、酥松等缺陷外未发现明显结构性损伤；部分混凝土梁和板底有钢筋裸露锈蚀现象；二层结构板面裂缝较为普遍，且裂缝分布形态无明显规律；二层结构板底局部裂缝，部分混凝土梁存在跨中竖向裂缝及端部斜向裂缝。

4）经检测，二层楼板厚度在100mm~152mm之间，不满足楼板设计厚度150mm的要求，实测楼板钢筋保护层厚度不满足设计要求。

5）经验算，按实测楼板平均厚度、钢筋直径、间距以及使用荷载条件计算，楼板承载力不能满足计算要求。

6）经分析，楼板承载力不足是导致二层板面出现大量裂缝裂缝的主因，而承载力不足主要因楼板厚度达不到设计要求所致。

7.2  建议

1)对二层楼面及混凝土梁裂缝进行修补，可采用压力注浆或压力灌注环氧树脂法修补封闭。

2)对厚度不满足设计要求的楼板进行加固，加固可采用板底增加钢梁法，减小板跨；对钢筋保护层厚度不足或钢筋锈蚀露筋的部位采取耐久性防护措施。

3)因楼板厚度不足，部分混凝土梁截面高度减小而出现裂缝，建议委托专业单位对混凝土梁进行加固设计。

4)楼面修补和加固设计施工须由有资质的单位完成。

5)在使用过程，应严格控制使用荷载。货架底部应采取措施，尽量避免出现集中荷载。

6)对6#及其它库房进行整体性安全检测。

7)在后续使用中对结构裂缝及房屋安全性进行监测。
